水泥抗折抗压一体机

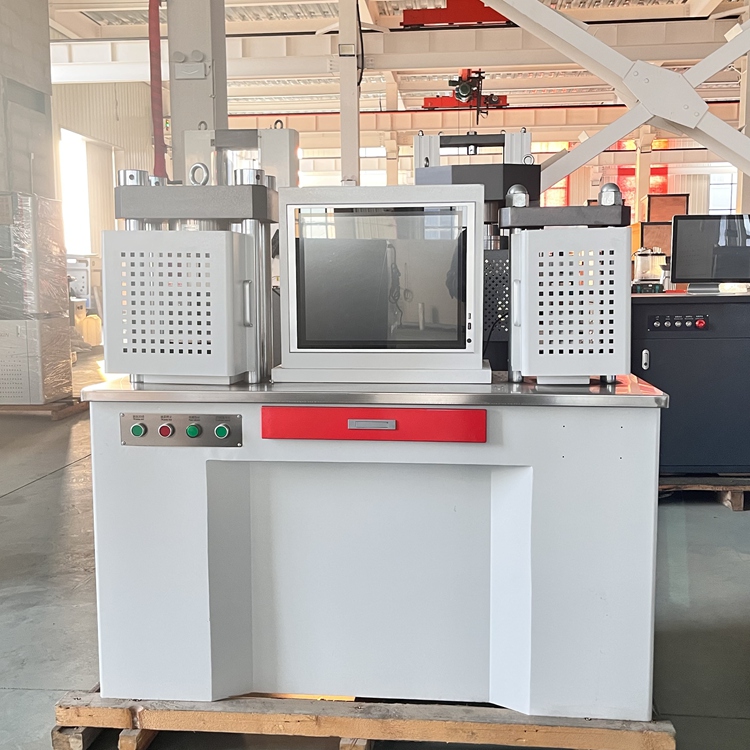

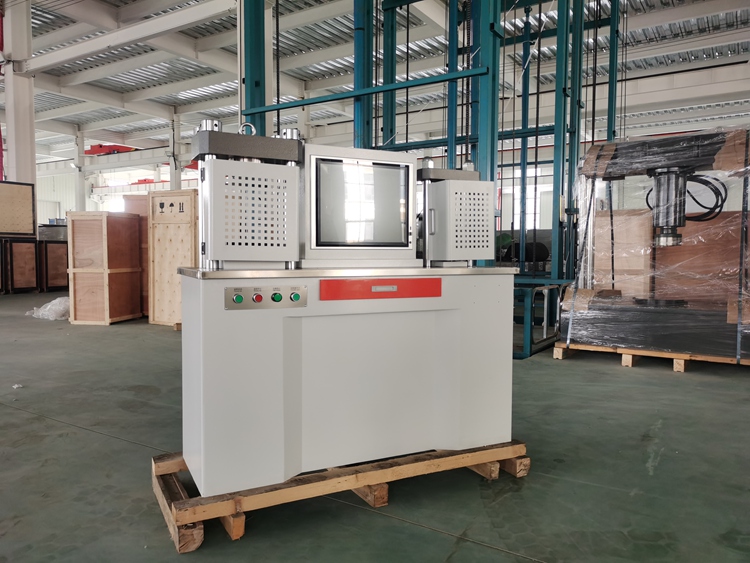

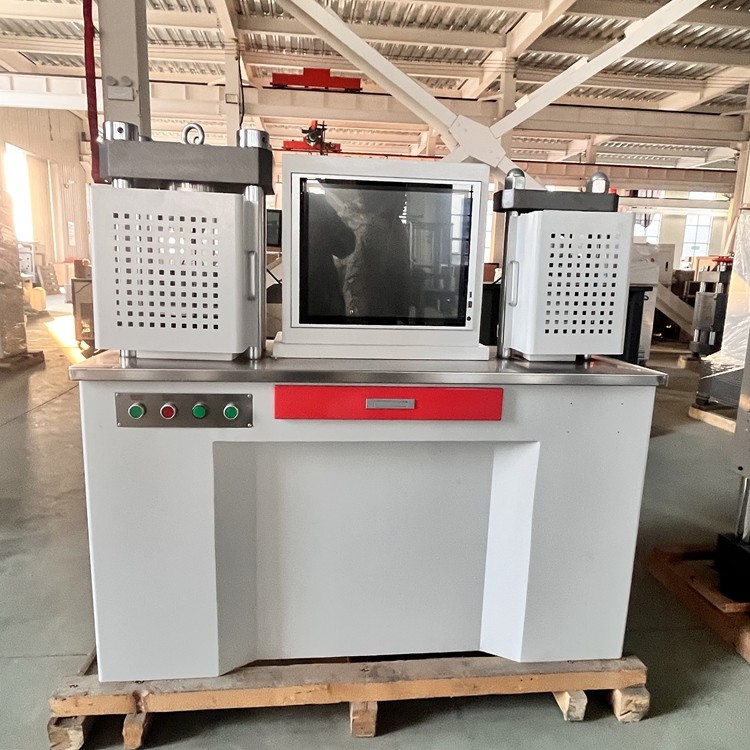

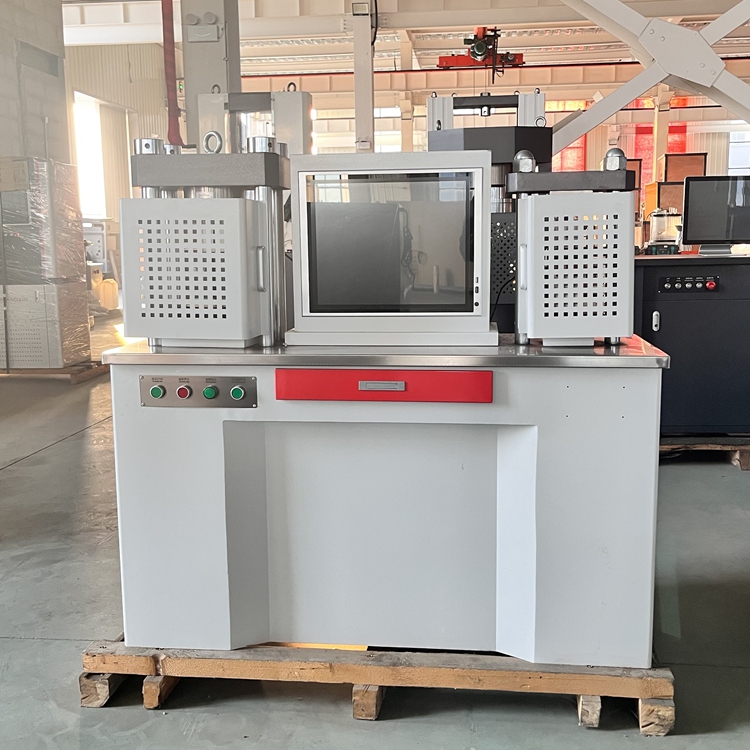

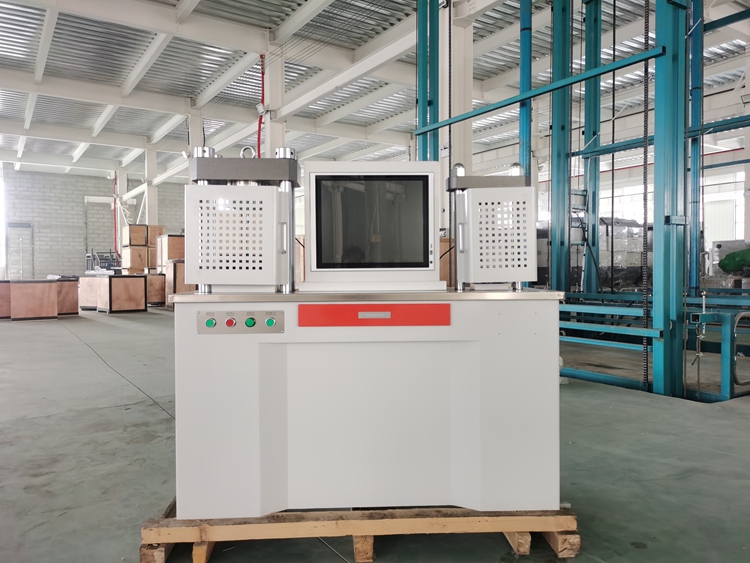

全自动抗折抗压一体机

一、主要用途：

本机用于符合GB/T177-85和GB/T17671-1999要求的水泥胶

砂抗折抗压强度试验，匀速加荷及负荷保持控制，具有试验数据

和曲线的屏幕显示，磁盘存储，数据库管理等功能并留有网络接口。

二、主要技术参数：

试验力：抗压300KN抗折10KN

加荷速度：（抗压2.40KN/s抗折50N/s）

示值相对误差：≤0.5％

加荷速度误差：±1%

压盘间距离：190±10mm

主机外形尺寸：1200mm×440mm×1250mm

主机重量：380±10kg

电源功率（三火一零380V）：0.75KW

三、主要结构与工作原理

本试验机主要(以实际报告为主)(以实际报告为主)架、液压PID控制系统、微电脑测量显示及打印系统、电气系统等组成。

1、机体由底座、横梁、支架及两根立柱组成整体，固定在机座上的油缸，其活塞行程可上升80mm，当活塞上升时，为防止灰尘进入油缸，在柱塞上装有防尘罩。工作油缸和工作活塞上组合密封的，在油缸的内壁上专门设有溢油孔，这种结构可使工作油缸与活塞间的摩擦系数减少到小限度，从而保护俩试验

机的精度。下压板的园刻线（φ100mm）是帮助操作者放置时间及抗压夹具时找中心的。

2、液压操作部分

本试验机的操作箱主要有油箱、油泵、滤油器、比例阀组、二位四通阀、安然阀等组成，均安装与机体上。油泵为直轴式五柱塞泵，加荷时，通过比例阀控制油缸压力及加荷速度。

3、测力机构

本机采用精度液压传感器（0.1%），其信号经PCI板经放大板放大控制比例阀加荷及二位四通阀卸荷。

具体操作步骤请详细阅读系统说明书。
