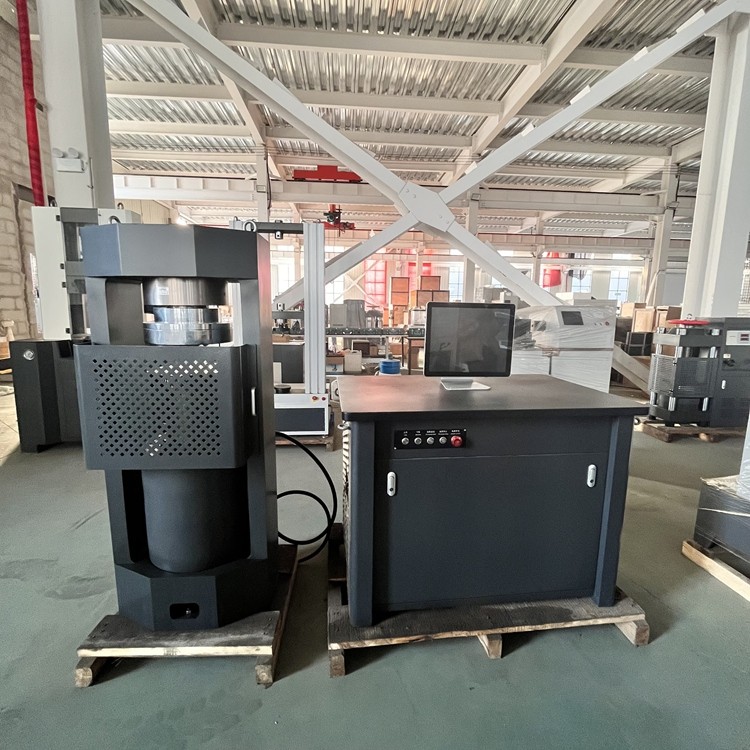

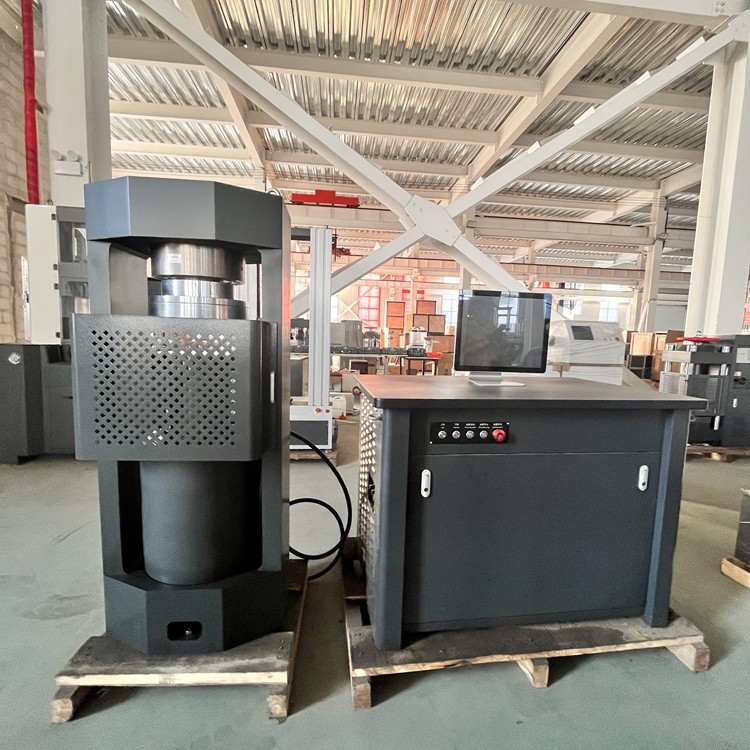

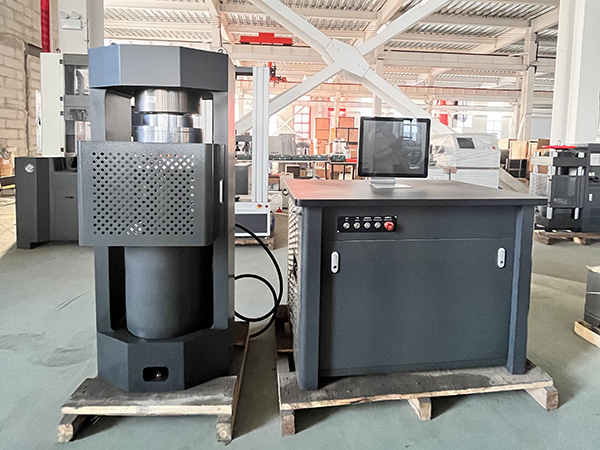

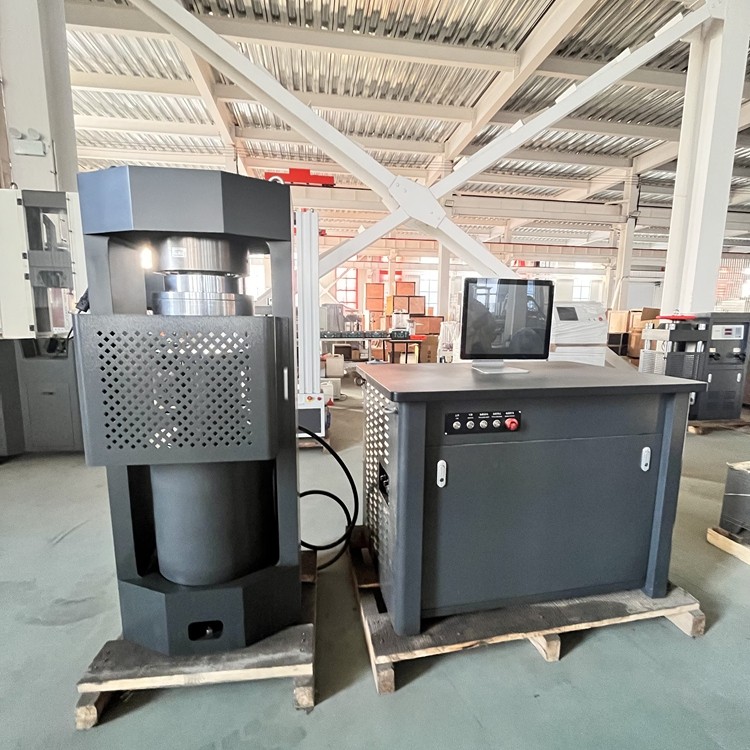

0.5级200吨垫块式压力试验机

0.5 级 200 吨垫块式压力试验机是一种用于材料抗压强度测试的重要设备，以下是关于它的详细介绍：

技术参数：

载荷：200 吨换算成牛顿约为 2000kN（因为 1 吨 = 1000 千克，1 千克 = 9.8 牛，所以 200 吨 = 200×1000×9.8 ≈ 2000kN），这意味着它能够对承受 2000kN 压力的材料或构件进行测试，可满足大型结构件、较材料等的测试需求。

示值准确度：0.5 级的精度等级表明该试验机的测量结果与真实值之间的误差较小。例如，在进行实际测量时，如果真实值为 100kN，那么该试验机的测量值在 99.5kN 到 100.5kN 之间的可能性较大，能够为材料性能的评估提供数据支持。

分辨值：通常能准确到较小的数值，以便准确地反映出材料在受力过程中的细微变化。

承压板间距离：这个参数决定了可放置试件的大的高度范围，对于不同尺寸的试件能否顺利进行测试具有重要影响。

上下压板直径：较大的压板直径能够提供稳定的支撑和加载面，确认试件在测试过程中受力均匀，避免因局部受力过大而影响测试结果的准确性。

活塞直径及行程：活塞直径和行程决定了试验机的加载能力和加载速度范围。较大的活塞直径可以提供大的的加载力，而合适的行程能够满足不同试件在受压过程中的变形需求。

电机功率：如常见的 0.75kW 电机功率，为试验机的液压系统提供动力，保护试验机的正常运行。

输入电压：一般为 380V 的工业用电电压，以满足试验机的电力需求。

结构组成：

机体部分：试验机机体通常由牢固的框架结构组成，框架起到支撑和固定其他部件的作用，保护试验机在承受巨大压力时不会发生变形或损坏。垫块是该试验机的一个特别结构，用于调整试验机的空载高度，以适应不同高度的试件。上压板与轮辐传感器连接，能够将试件所受的压力准确地传递给传感器进行测量；下压板位于油缸的活塞上，当试件放置在上下压板之间时，活塞的运动带动下压板对试件施加压力。

液压系统：主要由油箱、油泵、滤油器、电磁阀等组成。油泵为试验机提供液压动力，将液压油的压力能转化为机械能，推动活塞运动。滤油器用于过滤液压油中的杂质，保护液压系统的正常运行。电磁阀则用于控制液压油的流向和压力，实现试验机的加载、卸载等操作。

测控系统：包括传感器、控制器和显示装置等。传感器负责实时采集试件所受的压力信号，并将其转化为电信号传输给控制器；控制器对采集到的信号进行处理和分析，根据设定的程序控制试验机的加载速度和加载力；显示装置则将测量结果直观地展示给用户，方便用户读取和记录数据。

工作原理：

当需要进行试验时，首先将试件放置在试验机的下压板上，并调整好位置。然后，通过控制系统启动液压泵，液压泵将油箱中的液压油抽出并加压，使高压液压油进入油缸，推动活塞向上运动，从而带动上压板向下移动，对试件施加压力。在加载过程中，传感器实时监测试件所受的压力，并将压力信号传输给控制系统。当试件被压碎或达到设定的试验条件时，控制系统控制液压泵停止工作，同时打开回油阀，使油缸中的液压油回流到油箱，活塞下降，上压板回到初始位置。
